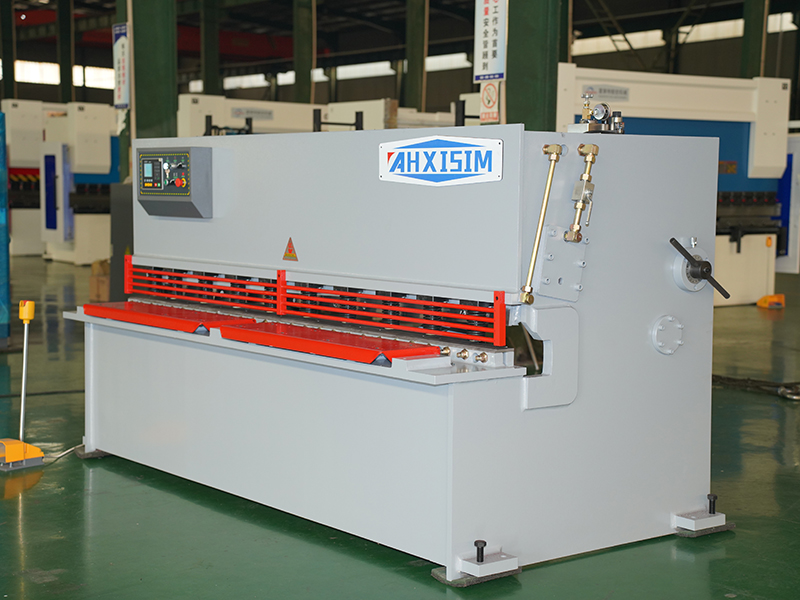

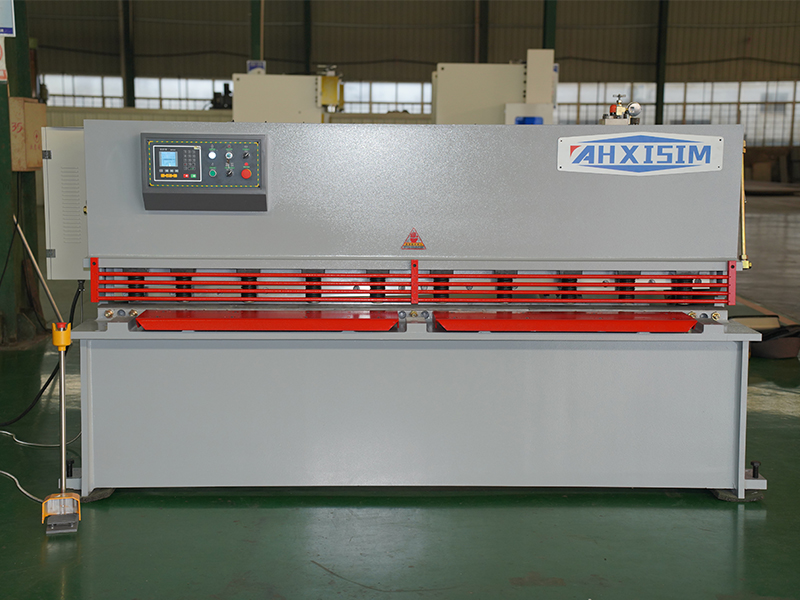

擺式剪板機

機器為全鋼焊接機構，液壓上傳動，振動消除應力，機器強度高、剛性好。液壓擺式剪板機是通過採用主油缸（固定在牆板上）做向下剪切運動、氮氣缸回程，因此簡化液壓系統、運行更穩定。擺式剪板機的上刀架在剪切過程中繞一固定軸線作圓弧擺動，通過杠杆作用，支點受力小，可提高剪切刃壽命、機器壽命，整機結構緊湊，並能無極調節上刀架的行程量，大大提高工作效率。

聯繫我們
加工的鈑金示例
  • 擺式剪板機
  • 擺式剪板機
  • 擺式剪板機
功能介紹

用於汽車、拖拉機、船舶、電機、儀錶等工業製造和航空等行業的金屬薄板拉伸、彎曲、擠壓、成形等工藝。

主要技術參數
型號 最大厚度 (mm) 最大寬度 (mm) 剪切角 (°) 喉深 (mm) 後擋料距離 (mm) 每分鐘行程 (次/分) 主電機功率 (kW) 外形尺寸 (mm)
QC12K 6*2500 6 2500 0.5-1.5 100 10-600 14 7.5 3100*1700*1950
QC12K 6*3200 6 3200 0.5-1.5 100 10-600 12 7.5 3800*1700*1950
QC12K 6*4000 6 4000 0.5-1.5 100 10-600 10 7.5 4600*1700*1950
QC12K 6*5000 6 5000 0.5-1.5 100 10-600 8 11 5700*1850*2150
QC12K 6*6000 6 6000 0.5-2 100 10-600 6 11 6700*1900*2350
QC12K 8*2500 8 2500 0.5-2 100 10-600 14 7.5 3100*1800*2050
QC12K 8*3200 8 3200 0.5-2 100 10-600 12 7.5 3800*1800*2050
QC12K 8*4000 8 4000 0.5-2 100 10-600 10 11 4600*1800*2050
QC12K 8*5000 8 5000 0.5-2 100 10-600 7 11 5700*1900*2250
QC12K 8*6000 8 6000 0.5-2 120 10-600 6 11 6700*1900*2250
QC12K10*2500 10 2500 0.5-2 120 10-600 10 11 3100*1850*2100
QC12K10*3200 10 3200 0.5-2 120 10-600 8 11 3800*1850*2100
QC12K10*4000 10 4000 0.5-2 120 10-600 6 15 4600*1850*2100
QC12K10*5000 10 5000 0.5-2 120 10-600 5 18.5 5700*2000*2500
QC12K10*6000 10 6000 0.5-2 120 10-600 4 18.5 6700*2000*2500
QC12K12*2500 12 2500 0.5-2.5 120 10-600 10 18.5 3100*2000*2200
QC12K12*3200 12 3200 0.5-2.5 120 10-600 8 18.5 3800*2000*2200
QC12K12*4000 12 4000 0.5-2.5 120 10-600 6 18.5 4600*2000*2250
QC12K12*5000 12 5000 0.5-2.5 120 10-600 5 22 5700*2100*2700
QC12K12*6000 12 6000 0.5-2.5 120 10-600 4 22 6700*2100*3000
QC12K16*2500 16 2500 0.5-2.5 120 10-600 8 22 3100*2100*2300
QC12K16*3200 16 3200 0.5-2.5 120 10-600 7 22 3800*2100*2400
QC12K16*4000 16 4000 0.5-2.5 120 10-600 6 22 4800*2100*2500
QC12K16*5000 16 5000 0.5-2.5 120 10-600 5 30 5700*2150*2700
QC12K16*6000 16 6000 0.5-2.5 120 10-600 4 37 6700*2150*2900
QC12K20*2500 20 2500 0.5-3 120 10-600 6 22 3100*2050*2400
QC12K20*3200 20 3200 0.5-3 120 10-600 5 22 3800*2150*2400
QC12K20*4000 20 4000 0.5-3 120 10-600 4 30 4600*2200*2800
QC12K20*5000 20 5000 0.5-3 120 10-600 4 37 5700*2300*2900
QC12K20*6000 20 6000 0.5-3 120 10-600 3 37 6700*2300*3100
QC12K25*2500 25 2500 0.5-3 120 10-600 5 37 3500*2250*2550
QC12K25*3200 25 3200 0.5-3 120 10-600 5 37 4000*2250*2550
QC12K25*4000 25 4000 0.5-3.5 120 10-600 3 37 4900*2300*3000
QC12K25*5000 25 5000 0.5-3.5 120 10-600 3 45 6100*2500*3100
QC12K25*6000 25 6000 0.5-3.5 120 10-600 3 45 7200*2600*3300
QC12K30*2500 30 2500 0.5-3.5 120 10-600 4 30 3400*2500*3000
QC12K30*3200 30 3200 0.5-3.5 120 10-600 3 37 4000*2600*3200
QC12K30*4000 30 4000 0.5-3.5 120 10-600 3 45 4600*2600*3400
  • 其他鈑金加工設備
對我們的鈑金加工設備感興趣？
立即聯繫我們！我們的專家將根據您的需求，説明您選擇最佳的金屬加工解決方案。
剪板機刀片
剪板機刀片

剪板機刀片通過對各種厚度的金屬板材施加剪切力，使板材按所需要的尺寸斷裂分離，可用來剪切不銹鋼板，鋁板，碳鋼板，高錳鋼板等金屬材料。一般情況下，剪板機刀片是與品牌的具體型號的剪板機相匹配，所以客戶只需要提出您使用的是什麼品牌，什麼型號的剪板機，方威就可以為客戶匹配相應規格的剪板機刀片，同時也可以根據客戶要求定制。
