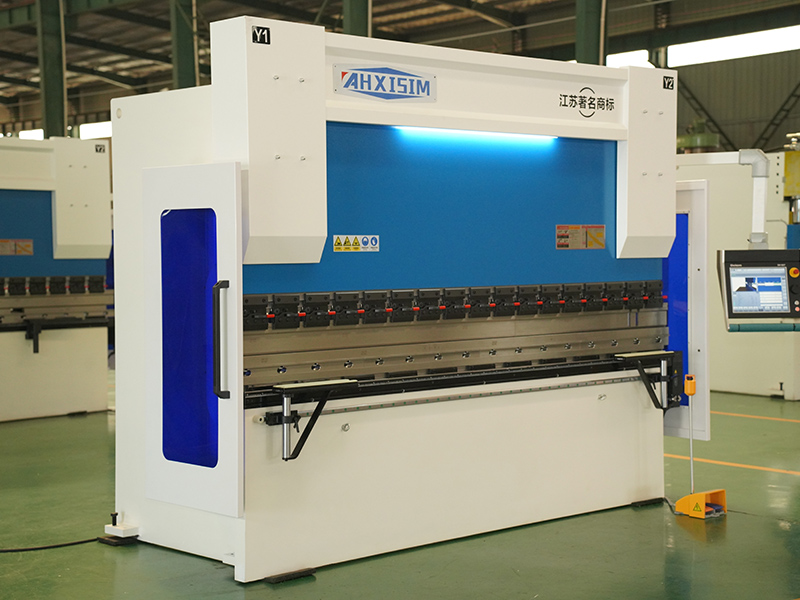

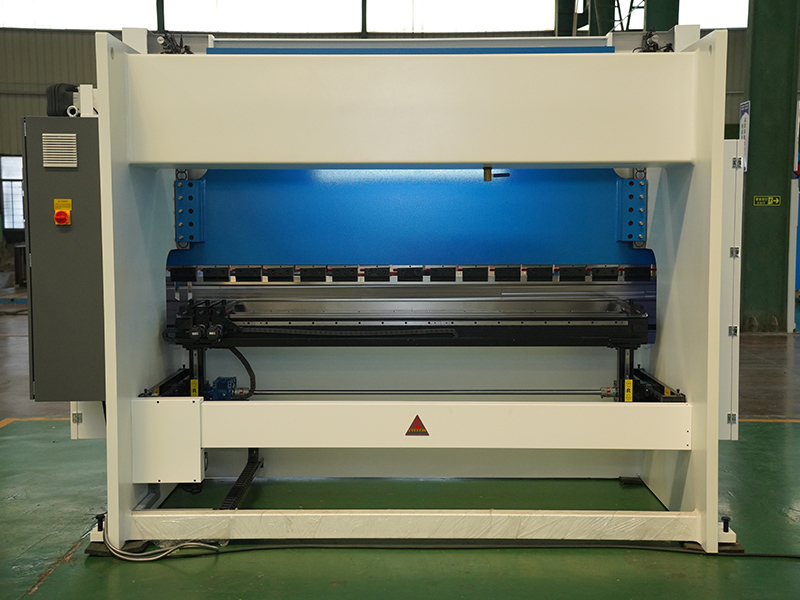

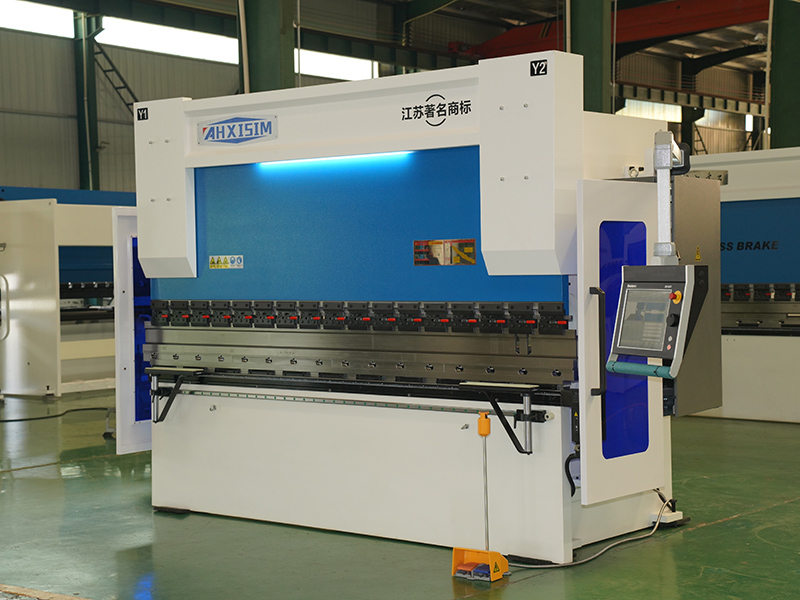

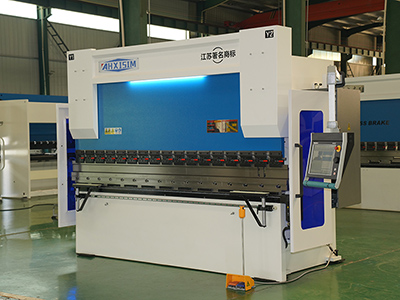

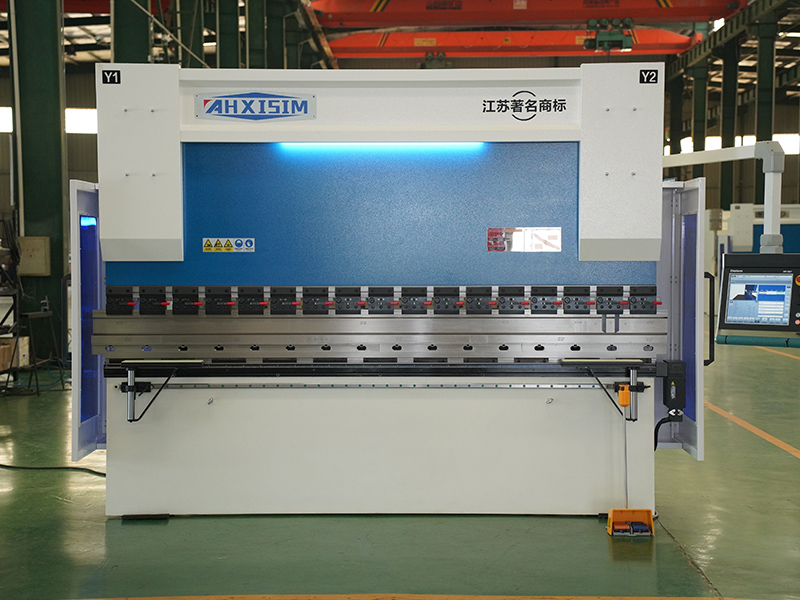

油電混合折彎機

AHXISIM混合伺服數控折彎機基於經過驗證的設計，提高了工作速度、行程、衝壓能力。憑藉先進的運動技術和令人印象深刻的安靜，以及靈活的功能和選項，它是創建複雜零件的終極選擇。

節能、環保、高效的數控混合式折彎機
獨特的全閉環伺服液壓節能系統，經濟效益顯著
採用機械補償結構，確保完美的彎曲品質
大導程精密滾珠絲杠傳動，直線導軌導向
聯繫我們
油電混合折彎機
加工能力
加工材質 碳鋼、合金鋼、鋁合金、銅合金、高速鋼、硬質合金
長度 10-6000
寬度 10-1500
厚度 0.5-20
加工角度 0-180度
加工精度 0.1-0.3mm
加工形狀 V型、U型、Z型、L型

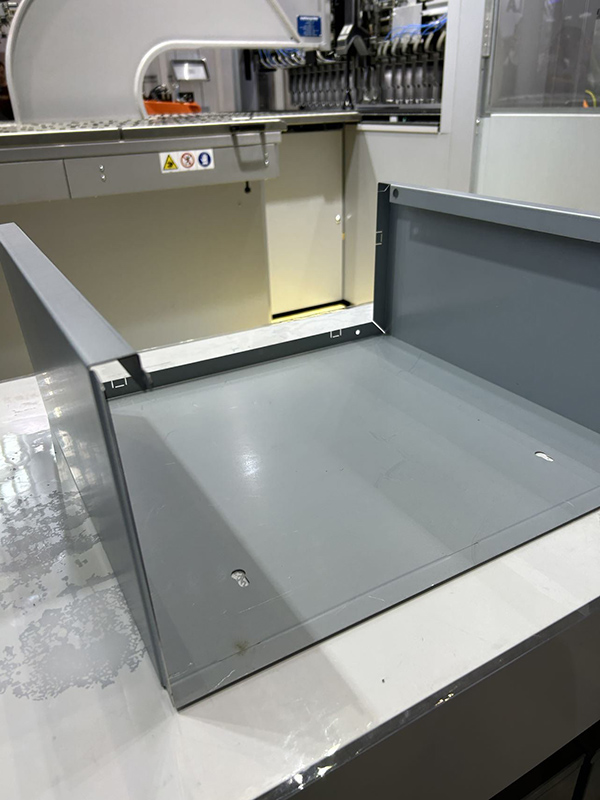

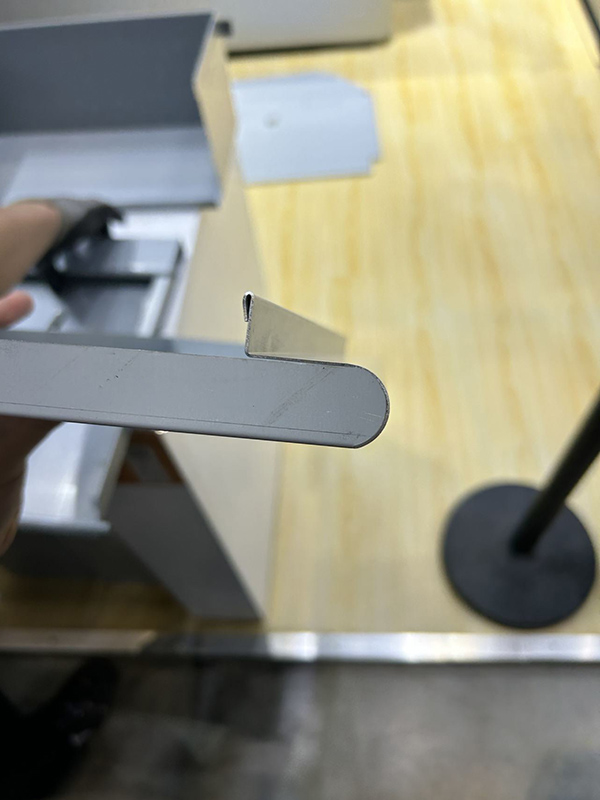

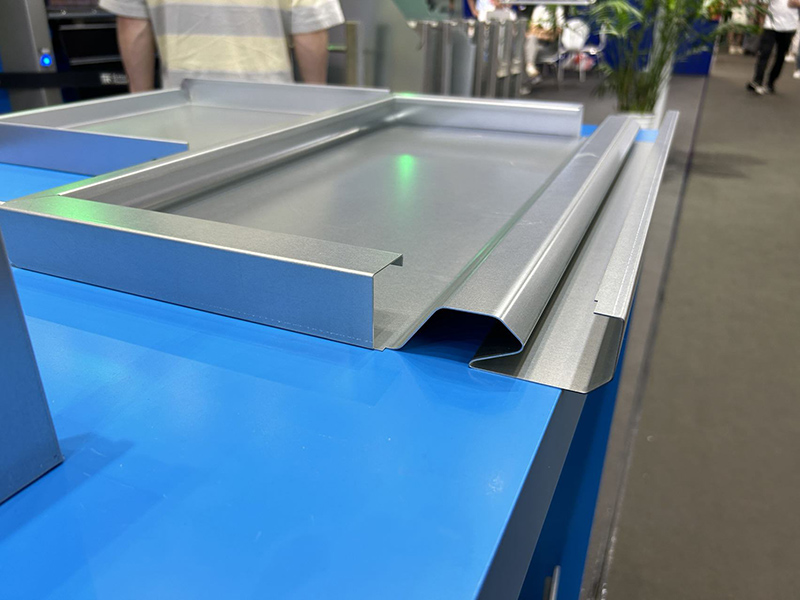

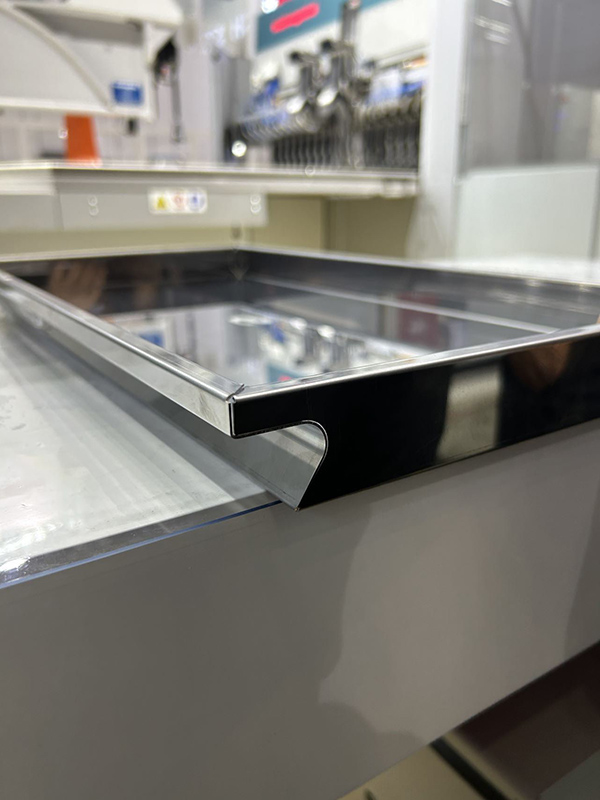

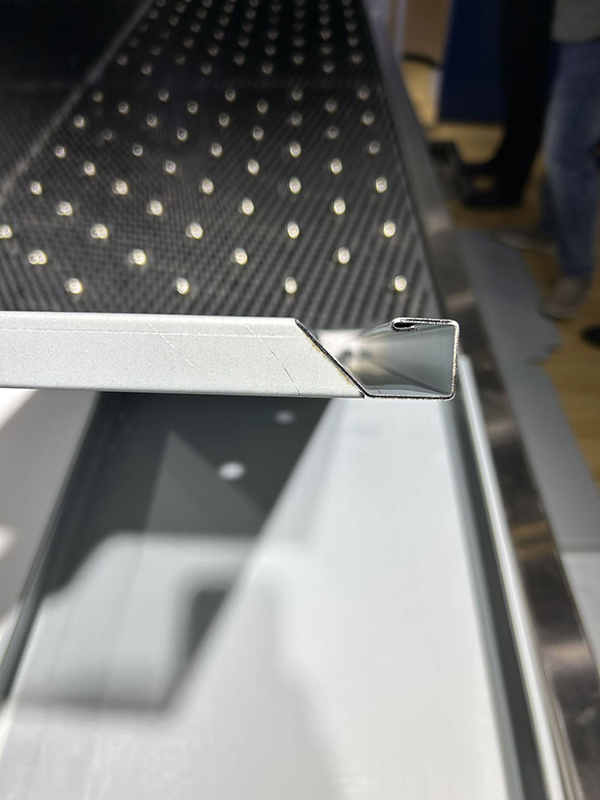

加工的鈑金示例
  • 油電混合折彎機
  • 油電混合折彎機
  • 油電混合折彎機
  • 油電混合折彎機
  • 油電混合折彎機
主要技術參數
油電混合折彎機

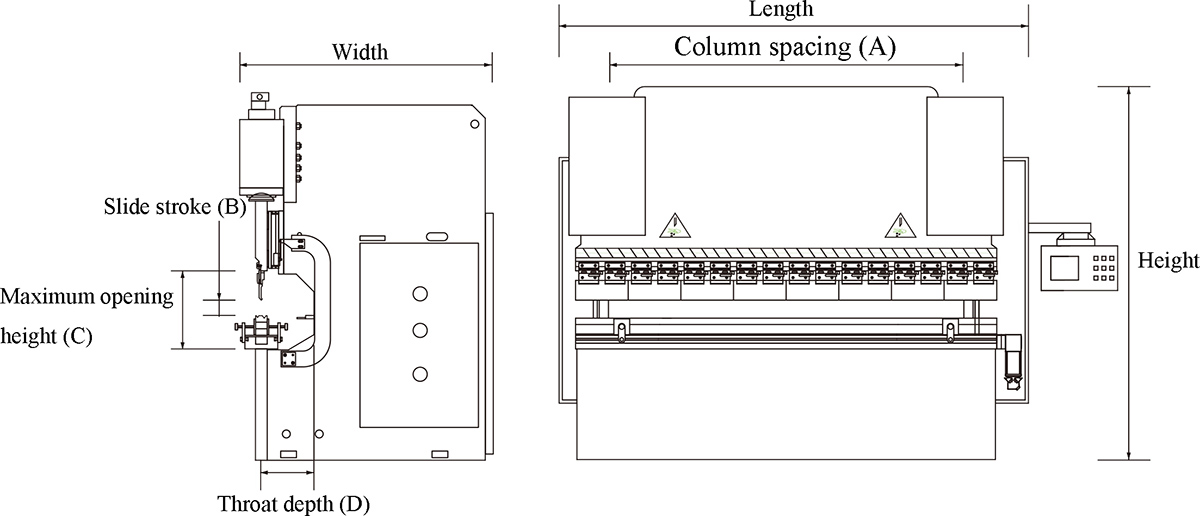

長度 寬度 立柱間距(A) 滑塊行程 (B) 最大開啟高度 (C) 喉口深度 (D) 高度
規格參數 公稱壓力 (kN) 工作臺長度 (mm) 立柱間距 (mm) (A) 滑塊行程 (mm) (B) 最大開啟高度 (mm) (C) 喉口深度 (mm) (D) 工作臺高度 (mm) 快下速度 (mm/s) 慢下速度 (mm/s) 返程速度 (mm/s) 主電機功率 (kW)  油箱容積(升) 後擋料X軸行程 (mm) 機床重量 (T)
XSM 50/1500 500 1500 1200 165 420 250 850 250 10 200 5.5 180 600 3.7
XSM 80/2500 800 2500 2100 165 420 250 930 230 10 180 7.5 280 600 5.8
XSM 110/3200 1100 3200 2700 205 460 400 930 220 10 160 7.5 300 600 7.8
XSM 130/3200 1300 3200 2700 205 460 400 930 200 10 160 11 300 600 8.6
XSM 170/3200 1700 3200 2700 205 460 400 930 180 10 130 11 400 600 10.8
XSM 220/3200 2200 3200 2700 205 460 400 930 180 10 130 18.5 400 600 11.5
XSM 250/3200 2500 3200 2700 250 520 405 900 140 8 100 18.5 450 600 16.5
XSM 320/3200 3200 3200 2600 250 520 405 900 130 8 100 22 500 600 17.6
XSM 400/3200 4000 3200 2600 300 540 405 900 120 7 90 30 650 600 20.5
XSM 110/4000 1100 4000 3300 205 460 400 930 220 10 160 7.5 350 600 8.8
XSM 130/4000 1300 4000 3300 205 460 400 930 200 10 160 11 350 600 9.5
XSM 170/4000 1700 4000 3300 205 460 400 930 180 10 130 11 450 600 11.5
XSM 220/4000 2200 4000 3300 205 460 400 930 180 10 130 18.5 450 600 12.8
XSM 250/4000 2500 4000 3300 250 520 405 900 140 8 100 18.5 450 600 18
XSM 320/4000 3200 4000 3200 250 520 405 900 130 8 100 22 500 600 19.6
XSM 400/4000 4000 4000 3200 300 540 405 900 120 7 90 30 650 600 22
XSM 170/6000 1700 6000 5000 205 460 405 1250 180 10 110 15 500 600 18.8
XSM 250/6000 2500 6000 5000 250 520 405 1250 180 8 100 22 580 600 22
XSM 320/6000 3200 6000 5000 250 520 405 1250 130 8 90 26 650 600 28
XSM 400/6000 4000 6000 5000 300 560 405 1250 120 7 80 30 750 600 36
細節特點介紹

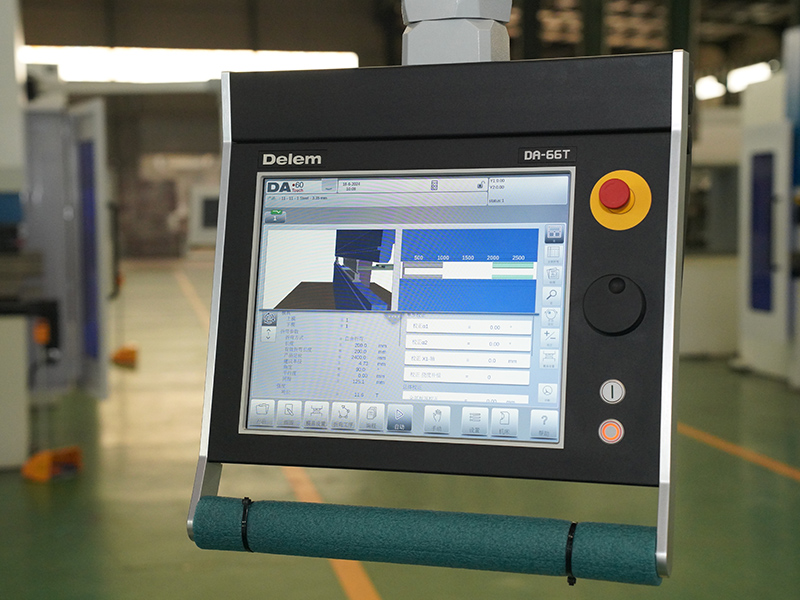

    • DA-66T數控系統
      DA-66T數控系統

      2D觸摸式圖形程式設計
      17" 高解析度TFT真彩顯示
      完整的Windows應用套裝程式
      相容Delem模組化結構系統
      USB，外設介面
      多工環境下使用者程式應用
      角度檢測感測器介面

    • 混合伺服ECO功能
      混合伺服ECO功能

      這是一種用於折彎機的創新伺服驅動，得益於伺服電機，我們可以使用最少的油耗精確控制柱塞的運動

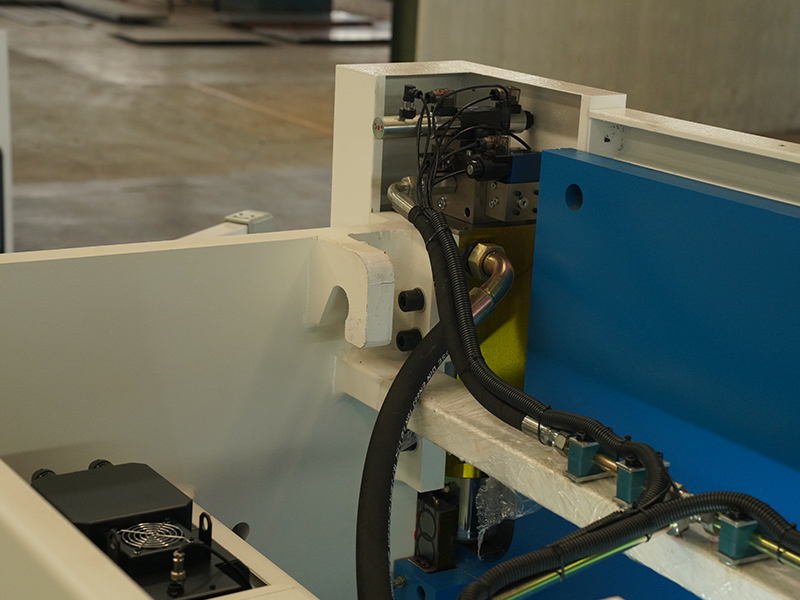

      品牌液壓閥組確保精確的壓力控制，左右油缸位置同步，使用壽命長

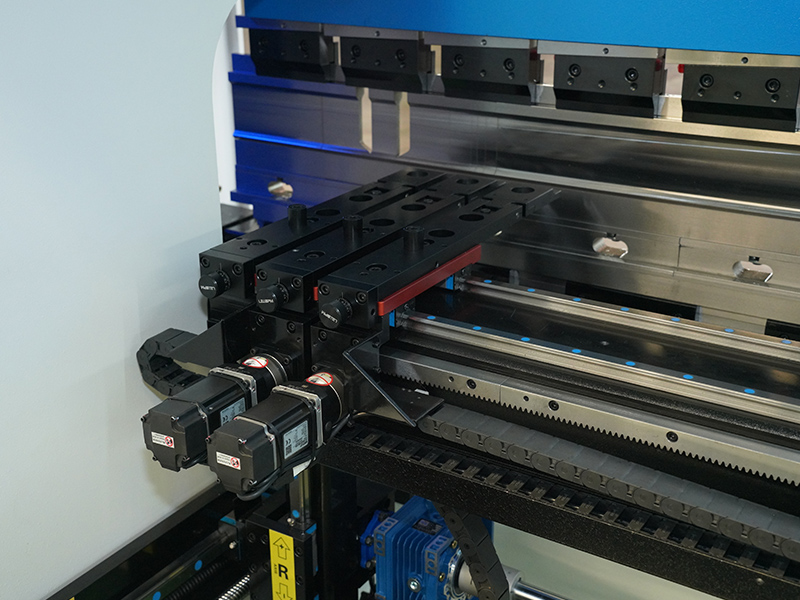

    • 4軸CNC後擋料（X、R、Z1、Z2軸）
      4軸CNC後擋料（X、R、Z1、Z2軸）

      X、R軸上的滾珠絲杠和直線導軌
      Z1‐Z2軸上精密皮帶和YYC高精密桁架齒條
      帶有兩步急停和微米調節的擋指
      機械精度±0.03毫米
      Z1‐Z2軸速度1000 mm/s
      X軸速度500 mm/s

    • 模具快夾裝置
      模具快夾裝置

      採用高精度模具快夾裝置，一鍵式卸模設計和防脫落結構，使模具更換更安全

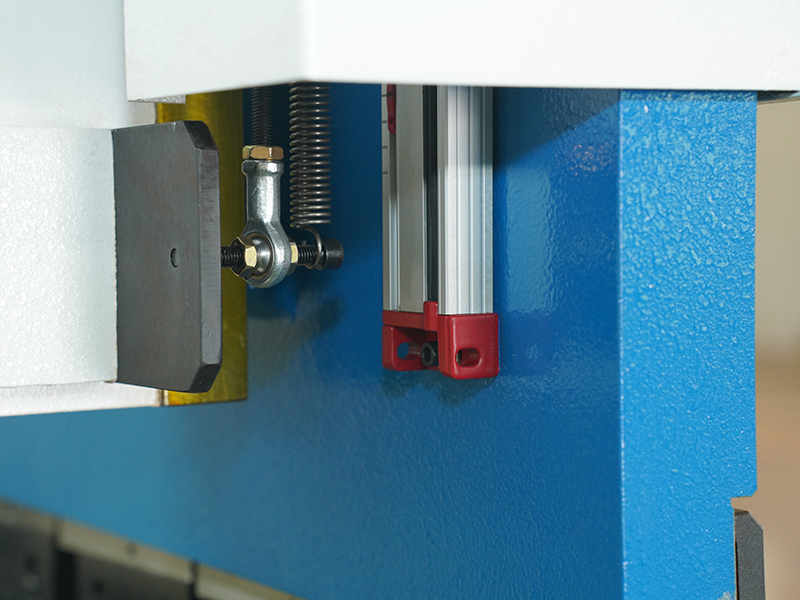

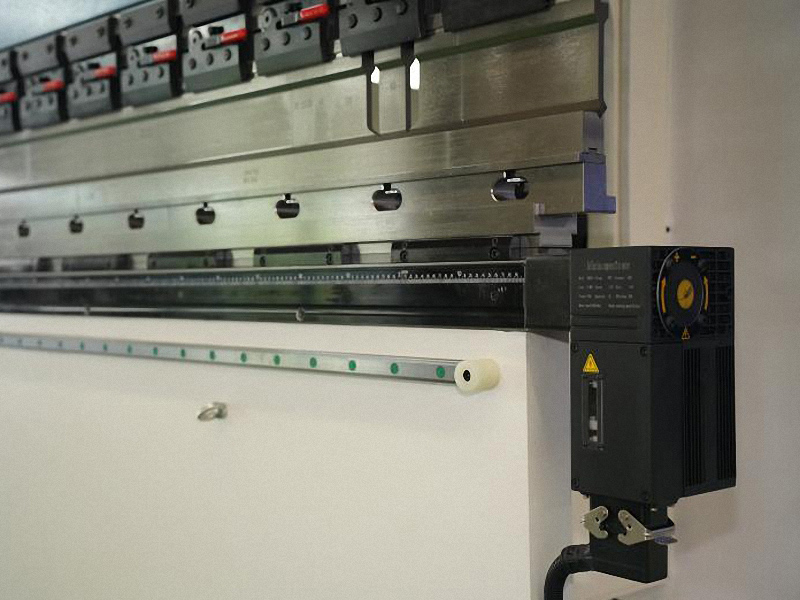

    • 義大利GV光柵尺
      義大利GV光柵尺

      確保更高的彎曲精度和安全性

      安全鐳射保護裝置提供卓越的光學保護，同時保持CNC折彎機的最高生產率和性能水準
